Vorschweißflansch EN1092-1 Typ 11

Beschreibung

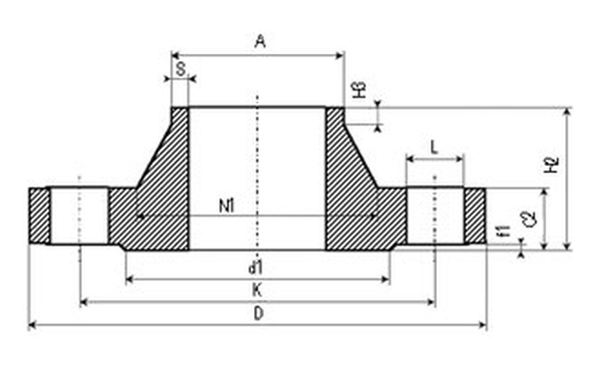

Associated image
PN DN D K L SchraubenAnzahl SchraubenGroesse A C2 H2 H3 N1 R1 d1 f1 S Sp
2,5 1200 1375 1320 30 32 M27 1219 32 94 16 1245 16 1280 5 8 7,1
2,5 1400 1575 1520 30 36 M27 1422 38 96 16 1445 16 1480 5 8 7,1
2,5 1600 1790 1730 30 40 M27 1626 46 102 20 1645 16 1690 5 8,8 8
2,5 1800 1990 1930 30 44 M27 1829 46 110 20 1845 16 1890 5 10 10
2,5 2000 2190 2130 30 48 M27 2032 50 122 22 2045 16 2090 5 11 10
2,5 2200 2405 2340 33 52 M30 2235 56 129 25 2248 18 2295 5 11 10
2,5 2400 2605 2540 33 56 M30 2438 62 143 25 2448 18 2495 5 11 10
2,5 2600 2805 2740 33 60 M30 2620 64 148 25 2648 18 2695 5 11 10
2,5 2800 3030 2960 36 64 M33 2820 74 161 258 2848 18 2910 5 11 10
2,5 3000 3230 3160 36 68 M33 3020 80 170 25 3050 18 3110 5 11 10
2,5 3200 3430 3360 36 72 M33 3220 84 180 25 3250 20 3310 5 11 10
2,5 3400 3630 3560 36 76 M33 3420 90 194 28 3450 20 3510 5 11 10
2,5 3600 3840 3770 36 80 M33 3620 96 201 28 3652 20 3720 5 11 10
2,5 3800 4045 3970 39 80 M36 3820 102 212 28 3852 20 3920 5 11 10
2,5 4000 4245 4170 39 84 M36 4020 106 226 28 4052 20 4120 5 11 10
6 10 75 50 11 4 M10 17,2 12 28 6 26 4 35 2 2 2
6 15 80 55 11 4 M10 21,3 12 30 6 30 4 40 2 2 2
6 20 90 65 11 4 M10 26,9 14 32 6 38 4 50 2 2,3 2,3
6 25 100 75 11 4 M10 33,7 14 35 6 42 4 60 2 2,6 2,6
6 32 120 90 14 4 M12 42,4 14 35 6 55 6 70 2 2,6 2,6
6 40 130 100 14 4 M12 48,3 14 38 7 62 6 80 3 2,6 2,6
6 50 140 110 14 4 M12 60,3 14 38 8 74 6 90 3 2,9 2,9
6 65 160 130 14 4 M12 76,1 14 38 9 88 6 110 3 2,9 2,9
6 80 190 150 18 4 M16 88,9 16 42 10 102 8 128 3 3,2 3,2
6 100 210 170 18 4 M16 114,3 16 45 10 130 8 148 3 3,6 3,6
6 125 240 200 18 8 M16 139,7 18 48 10 155 8 178 3 4 4
6 150 265 225 18 8 M16 168,3 18 48 12 184 10 202 3 4,5 4,5
6 200 320 280 18 8 M16 219,1 20 55 15 236 10 258 3 6,3 6,3
6 250 375 335 18 12 M16 273 22 60 15 290 12 312 3 6,3 6,3
6 300 440 395 22 12 M20 323,9 22 62 15 342 12 365 4 7,1 7,1
6 350 490 445 22 12 M20 355,6 22 62 15 385 12 415 4 7,1 7,1
6 400 540 495 22 16 M20 406,4 22 65 15 438 12 465 4 7,1 7,1
6 450 595 550 22 16 M20 457 22 65 15 492 12 520 4 7,1 7,1
6 500 645 600 22 20 M20 508 24 68 15 538 12 570 4 7,1 7,1
6 600 755 705 26 20 M24 610 30 70 16 640 12 670 5 7,1 7,1
6 700 860 810 26 24 M24 711 30 76 16 740 12 775 5 8 7,1
6 800 975 920 30 24 M27 813 30 76 16 842 12 880 5 8 7,1
6 900 1075 1020 30 24 M27 914 34 78 16 942 12 980 5 8 7,1
6 1000 1175 1120 30 28 M27 1016 38 82 16 1045 16 1080 5 8 7,1
6 1200 1405 1340 33 32 M30 1219 42 104 20 1248 16 1295 5 8,8 8
6 1400 1630 1560 36 36 M33 1422 56 114 20 1452 16 1510 5 8,8 8
6 1600 1830 1760 36 40 M33 1626 63 119 20 1655 16 1710 5 10 9
6 1800 2045 1970 39 44 M36 1829 69 133 20 1855 16 1920 5 11 10
6 2000 2265 2180 42 48 M39 2032 74 146 25 2058 16 2125 5 12,5 11
6 2200 2475 2390 42 52 M39 2235 81 154 25 2260 18 2335 5 14 12,5
6 2400 2685 2600 42 56 M39 2438 87 168 25 2462 18 2545 5 15 14,2
6 2600 2905 2810 48 60 M45 2620 91 175 25 2665 18 2750 5 16 14,2
6 2800 3115 3020 48 64 M45 2820 101 188 30 2865 18 2960 5 17 16
6 3000 3315 3220 48 68 M45 3020 102 192 30 3068 18 3160 5 20 16
6 3200 3525 3430 48 72 M45 3220 106 202 30 3272 20 3370 5 20 16
6 3400 3735 3640 48 76 M45 3420 110 214 35 3475 20 3580 5 22 17,5
6 3600 3970 3860 56 80 M52 3620 124 229 35 3678 20 3790 5 22 17
10 200 340 295 22 8 M20 219,1 24 62 16 234 10 268 3 6,3 6,3
10 250 395 350 22 12 M20 273 26 68 16 292 12 320 3 6,3 6,3
10 300 445 400 22 12 M20 323,9 26 68 16 342 12 370 4 7,1 7,1
10 350 505 460 22 16 M20 355,6 26 68 16 385 12 430 4 7,1 7,1
10 400 565 515 26 16 M24 406,4 26 72 16 440 12 482 4 7,1 7,1
10 450 615 565 26 20 M24 457 28 72 16 488 12 532 4 7,1 7,1
10 500 670 620 26 20 M24 508 28 75 16 542 12 585 4 7,1 7,1
10 600 780 725 30 20 M27 610 30 82 18 642 12 685 5 8 7,1
10 700 895 840 30 24 M27 711 35 85 18 746 12 800 5 8,8 8
10 800 1015 950 33 24 M30 813 38 96 18 850 12 905 5 8,8 8
10 900 1115 1050 33 28 M30 914 38 99 20 950 12 1005 5 12,5 10
10 1000 1230 1160 36 28 M33 1016 44 105 20 1052 16 1110 5 12,5 10
10 1200 1455 1380 39 32 M36 1219 55 132 25 1256 16 1330 5 12,5 11
10 1400 1675 1590 42 36 M39 1422 65 143 25 1460 16 1535 5 14,2 12,5
10 1600 1915 1820 48 40 M45 1626 75 159 25 1666 16 1760 5 16 14,2
10 1800 2115 2020 48 44 M45 1829 85 175 30 1868 16 1960 5 17,5 16
10 2000 2325 2230 48 48 M45 2032 90 186 30 2072 16 2170 5 17,5 16
10 2200 2550 2440 56 52 M52 2235 100 202 35 2275 18 2370 5 20 18
10 2400 2760 2650 56 56 M52 2438 110 218 35 2478 18 2570 5 22,2 20
10 2600 2960 2850 56 60 M52 2620 110 224 40 2680 18 2780 5 25 22,2
10 2800 3180 3070 56 64 M52 2820 124 244 40 2882 18 3000 5 25 22,2
10 3000 3405 3290 ´62 68 M56 3020 132 257 45 3085 18 3210 5 32 24
16 50 165 125 18 4 M16 60,3 18 45 8 74 6 102 3 2,9 2,9
16 65 185 145 18 8 M16 76,1 18 45 10 92 6 122 3 2,9 2,9
16 80 200 160 18 8 M16 88,9 20 50 10 105 6 138 3 3,2 3,2
16 100 220 180 18 8 M16 114,3 20 52 12 131 8 158 3 3,6 3,6
16 125 250 210 18 8 M16 139,7 22 55 12 156 8 188 3 4 4
16 150 285 240 22 8 M20 168,3 22 55 12 184 10 212 3 4,5 4,5
16 200 340 295 22 12 M20 219,1 24 62 16 235 10 268 3 6,3 6,3
16 250 405 355 26 12 M24 273 26 70 16 292 12 320 3 6,3 6,3
16 300 460 410 26 12 M24 323,9 28 78 16 344 12 378 4 7,1 7,1
16 350 520 470 26 16 M24 355,6 30 82 16 390 12 438 4 8 8
16 400 580 525 30 16 M27 406,4 32 85 16 445 12 490 4 8 8
16 450 640 585 30 20 M27 457 34 83 16 490 12 550 4 8,8 8
16 500 715 650 33 20 M30 508 36 84 16 548 12 610 4 8,8 8
16 600 840 770 36 20 M33 610 40 88 18 670 12 725 5 10 8,8
16 700 910 840 36 24 M33 711 40 104 18 755 12 795 5 11 8,8
16 800 1025 950 39 24 M36 813 41 108 20 855 12 900 5 12,5 10
16 900 1125 1050 39 28 M36 914 48 118 20 955 12 1000 5 12,5 10
16 1000 1255 1170 42 28 M39 1016 59 137 22 1058 16 1115 5 12,5 10
16 1200 1485 1390 48 32 M45 1219 78 160 30 1262 16 1330 5 14,2 12,5
16 1400 1685 1590 48 36 M45 1422 84 177 30 1465 16 1530 5 16 14,2
16 1600 1930 1820 56 40 M52 1626 102 204 35 1668 16 1750 5 17,5 16
16 1800 2130 2020 56 44 M52 1829 110 218 35 1870 16 1950 5 20 17,5
16 2000 2345 2230 62 48 M56 2032 124 238 40 2072 16 2150 5 22 20
25 200 360 310 26 12 M24 219,1 30 80 16 244 10 278 3 6,3 6,3
25 250 425 370 30 12 M27 273 32 88 18 298 12 335 3 7,1 7,1
25 300 485 430 30 16 M27 323,9 34 92 18 352 12 395 4 8 8
25 350 555 490 33 16 M30 355,6 38 100 20 398 12 450 4 8 8
25 400 620 550 36 16 M33 406,4 40 110 20 452 12 505 4 8,8 8,8
25 450 670 600 36 20 M33 457 46 110 20 500 12 555 4 8,8 8,8
25 500 730 660 36 20 M33 508 48 125 20 558 12 615 4 10 10
25 600 845 770 39 20 M36 610 48 125 20 660 12 720 5 12,5 11
25 700 960 875 42 24 M39 711 50 129 20 760 12 820 5 14,2 12,5
25 800 1085 990 48 24 M45 813 53 138 22 864 12 930 5 16 14,2
25 900 1185 1090 48 28 M45 914 57 148 24 968 12 1030 5 17,5 16
25 1000 1320 1210 56 28 M52 1016 63 160 24 1070 16 1140 5 20 17,5
40 10 90 60 14 4 M12 17,2 16 35 6 28 4 40 2 2 2
40 15 95 65 14 4 M12 21,3 16 38 6 32 4 45 2 2 2
40 20 105 75 14 4 M12 26,9 18 40 6 40 4 58 2 2,3 2,3
40 25 115 85 14 4 M12 33,7 18 40 6 46 4 68 2 2,6 2,6
40 32 140 100 18 4 M16 42,4 18 42 6 56 6 78 2 2,6 2,6
40 40 150 110 18 4 M16 48,3 18 45 7 64 6 88 3 2,6 2,6
40 50 165 125 18 4 M16 60,3 20 48 8 75 6 102 3 2,9 2,9
40 65 185 145 18 8 M16 76,1 22 52 10 90 6 122 3 2,9 2,9
40 80 200 160 18 8 M16 88,9 24 58 12 105 8 138 3 3,2 3,2
40 100 235 190 22 8 M20 114,3 24 65 12 134 8 162 3 3,6 3,6
40 125 270 220 26 8 M24 139,7 26 68 12 162 8 188 3 4 4
40 150 300 250 26 8 M24 168,3 28 75 12 192 10 218 3 4,5 4,5
40 200 375 320 30 12 M27 219,1 34 88 16 244 10 285 3 6,3 6,3
40 250 450 385 33 12 M30 273 38 105 18 306 12 345 3 7,1 7,1
40 300 515 450 33 16 M30 323,9 42 115 18 362 12 410 4 8 8
40 350 580 510 36 16 M33 355,6 46 125 20 408 12 465 4 8,8 8,8
40 400 660 585 39 16 M36 406,4 50 135 20 462 12 353 4 11 11
40 450 685 610 39 20 M36 457 57 135 20 500 12 560 4 12,5 12,5
40 500 755 670 42 20 M39 508 57 140 20 562 12 615 4 14,2 14,2
40 600 890 795 48 20 M45 610 72 150 20 666 12 735 5 16 16
63 50 180 135 22 4 M20 60,3 26 62 10 82 6 102 3 4 3,2
63 65 205 160 22 8 M20 76,1 26 68 12 98 6 122 3 4 3,6
63 80 215 170 22 8 M20 88,9 28 72 12 112 8 138 3 4,5 4
63 100 250 200 26 8 M24 114,3 30 78 12 138 8 162 3 4,5 4,5
63 125 295 240 30 8 M27 139,7 34 88 12 168 8 188 3 5,6 5,6
63 150 345 280 33 8 M30 168,3 36 95 12 202 10 218 3 6,3 6,3
63 200 415 345 36 12 M33 219,1 42 110 16 256 10 285 3 7,1 7,1
63 250 470 400 36 12 M33 273 46 125 18 316 12 345 3 8,8 8,8
63 300 530 460 36 16 M33 323,9 52 140 18 372 12 410 4 11 10
63 350 600 525 39 16 M36 355,6 56 150 20 420 12 465 4 12,5 10
63 400 670 585 42 16 M39 406,4 60 160 20 475 12 535 4 14,2 11
100 10 100 70 14 4 M12 17,2 20 45 6 32 4 40 2 2 2
100 15 105 75 14 4 M12 21,3 20 45 6 34 4 45 2 2 2
100 20 130 90 18 4 M16 26,9 22 48 8 42 4 58 2 2,6 2,3
100 25 140 100 18 4 M16 33,7 24 58 8 52 4 68 2 2,6 2,6
100 32 155 110 22 4 M20 42,4 24 60 8 62 6 78 2 2,9 2,9
100 40 170 125 22 4 M20 48,3 26 62 10 70 6 88 3 2,9 3,2
100 50 195 145 26 4 M24 60,3 28 68 10 90 6 102 3 3,2 3,6
100 65 220 170 26 8 M24 76,1 30 76 12 108 6 122 3 3,6 4
100 80 230 180 26 8 M24 88,9 32 78 12 120 8 138 3 4 5
100 100 265 210 30 8 M27 114,3 36 90 12 150 8 162 3 5 5,6
100 125 315 250 33 8 M30 139,7 40 105 12 180 8 188 3 6,3 6,3
100 150 355 290 33 12 M30 168,3 44 115 12 210 10 218 3 7,1 8
100 200 430 360 36 12 M33 219,1 52 130 16 278 10 285 3 10 8,8
100 250 505 430 39 12 M36 273 60 157 18 340 12 345 3 12,5 10
100 300 585 500 42 16 M39 323,9 68 170 18 400 12 410 4 14,2 12,5
100 350 655 560 48 16 M45 355,6 74 189 20 460 12 465 4 16 14,2
160 10 100 70 14 4 M12 17,2 20 45 6 32 4 40 2 2 1,1
160 15 105 75 14 4 M12 21,3 20 45 6 34 4 45 2 2 1,2
160 25 140 100 18 4 M16 33,7 24 58 8 52 4 68 2 2,9 2,64
160 40 170 125 22 4 M20 48,3 28 64 10 70 6 88 3 3,6 4,42
160 50 195 145 26 4 M24 60,3 30 75 10 90 6 102 3 4 6,38
160 65 220 170 26 8 M24 76,1 34 82 12 108 6 122 3 5 8,75
160 80 230 180 26 8 M24 88,9 36 86 12 120 8 138 3 6,3 10,3
160 100 265 210 30 8 M27 114,3 40 100 12 150 8 162 3 8 15,3
160 125 315 250 33 8 M30 139,7 44 115 14 180 8 188 3 10 24,4
160 150 355 290 33 12 M30 168,3 50 128 14 210 10 218 3 12,5 34,4
160 200 430 360 36 12 M33 219,1 60 140 16 278 10 285 3 16 60,7
160 250 515 430 42 12 M39 273 68 155 18 340 12 345 3 20 97,6
160 300 585 500 42 16 M39 323,9 78 175 18 400 12 410 4 22,2 140
250 15 130 90 18 4 M16 21,3 26 60 6 48 4 45 2 2,6 2,51
250 25 150 105 22 4 M20 33,7 28 65 8 60 4 68 2 3,6 3,58
250 40 185 135 26 4 M24 48,3 34 80 10 84 6 88 3 5 6,72
250 50 200 150 26 8 M24 60,3 38 85 10 95 6 102 3 6,3 8,22
250 65 230 180 26 8 M24 76,1 42 95 12 124 6 122 3 8 12,8
250 80 255 200 30 8 M27 88,9 46 102 12 136 8 138 3 11 16,5
250 100 300 235 33 8 M30 114,3 54 120 14 164 8 162 3 14,2 27,2
250 125 340 275 33 12 M30 139,7 60 140 16 200 8 188 3 16 39
250 150 390 320 36 12 M33 168,3 68 160 18 240 10 218 3 17,5 59,6
250 200 485 400 42 12 M39 219,1 82 190 25 305 10 285 3 25 110
250 250 585 490 48 16 M45 273 100 215 30 385 12 345 3 32 190
320 10 125 85 18 4 M16 17,2 24 58 6 44 4 40 2 2,6 2,14
320 15 130 90 18 4 M16 21,3 26 60 6 48 4 45 2 3,2 2,53
320 25 160 115 22 4 M20 33,7 34 78 8 68 4 68 2 5 5,18
320 40 195 145 26 4 M24 48,3 38 88 10 92 6 88 3 6,3 8,65
320 50 210 160 26 8 M24 60,3 42 100 10 106 6 102 3 8 10,7
320 65 255 200 30 8 M27 76,1 51 120 12 138 6 122 3 11 19,5
320 80 275 220 30 8 M27 88,9 55 130 14 156 8 138 3 12,5 25,2
320 100 335 265 36 8 M33 114,3 65 145 16 186 8 162 3 16 42,5
320 125 380 310 36 12 M33 139,7 75 175 20 230 8 188 3 20 63,6
320 150 425 350 39 12 M36 168,3 84 195 25 265 10 218 3 25 91,5
320 200 525 440 42 16 M39 219,1 103 235 30 345 10 285 3 30 172
320 250 640 540 52 16 M48 273 125 300 40 428 12 345 3 40 312
400 10 125 85 18 4 M16 17,2 28 65 8 48 4 40 2 3,6 2,55
400 15 145 100 22 4 M20 21,3 30 68 8 56 4 45 2 5 3,62
400 25 180 130 26 4 M24 33,7 38 90 10 82 4 68 2 7,1 7,45
400 40 220 165 30 4 M27 48,3 48 110 12 106 6 88 3 10 14,1
400 50 235 180 30 8 M27 60,3 52 120 15 120 6 102 3 12,5 16,7
400 65 290 225 33 8 M30 76,1 64 135 18 158 6 122 3 16 31,6
400 80 305 240 33 8 M30 88,9 68 150 20 174 8 138 3 17,5 38,4
400 100 370 295 39 8 M36 114,3 80 175 25 216 8 162 3 22,2 67,3
400 125 415 340 39 12 M36 139,7 92 200 30 258 8 188 3 30 94,5
400 150 475 390 42 12 M39 168,3 105 225 35 302 10 218 3 35 145
400 200 585 490 48 16 M45 219,1 130 280 40 388 10 285 3 40 270
