ISO 7089 - Unterlegscheiben Form A= ohne Fase

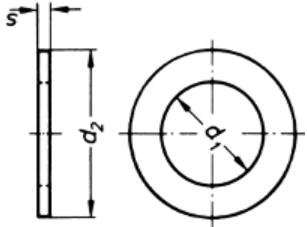

Associated image
Nenngröße d1 d2 h
M1 1,1 3 0,3
M1,2 1,3 3,5 0,3
M1,4 1,5 4 0,3
M1,6 1,7 4 0,3
M1,7 1,8 4,5 0,3
M1,8 2 4,5 0,3
M2 2,2 5 0,3
M2,2 2,4 6 0,5
M2,5 2,7 6 0,5
M2,6 2,8 7 0,5
M3 3,2 7 0,5
M3,5 3,7 8 0,5
M4 4,3 9 0,8
M5 5,3 10 1
M6 6,4 12 1,6
M7 7,4 14 1,6
M8 8,4 16 1,6
M10 10,5 20 2
M12 13 24 2,5
M14 15 28 2,5
M16 17 30 3
M18 19 34 3
M20 21 37 3
M22 23 39 3
M24 25 44 4
M27 28 50 4
M30 31 56 4
M33 34 60 5
M36 37 66 5
M39 42 72 6
M42 45 78 8
M45 48 85 8
M48 52 92 8
M52 56 98 8
M56 62 105 10
M60 6 110 10
M64 70 115 10
M68 74 120 10
M72 78 125 10
M76 82 135 10
M80 86 140 12
M90 96 160 12
